产品名称：LL型腰轮流量计
产品型号：LL型
产品铭牌：SAIC
生产厂商：上海自仪九仪表有限公司
销售单位：上海自动化仪表销售部

产品简介
规格参数

LL型腰轮流量计是一种容积式流量测量仪表，用以测量封闭管中流体的体积流量。
就地显示累积流量，并有远传输出接口，与相应的光电式电脉冲转换器和流量积算仪配套，可进行远程测量，显示和控制。

特点

1）测量准确度高，基本误差一般可达±0.2％到±0.5％，特殊要求时可达±0.1％，流量计的特性一般不受流动状态的影响，也不受雷诺数大小的限制。
2）可用于高粘度液体的流量测量。
3）测量范围度较宽，典型的流量范围度为5：1到10：1。
4）字轮式计数器累积流体总量，无需外部能源，使用方便；计数器累积流量双显示，其中之一可以复零，方便用户在不连续计量的情况下使用。
5）计量部件之间无接触，不磨损，使用寿命长。
6）大口径流量计采用双转子形式，降低流量计运转噪声和振动。
●LL型腰轮流量计，可用于纯原油、重油等高粘度流体的流量计算；
●LL-D防砂型腰轮流量计可用于含砂原油、重油等高粘度流体的流量计算；
●LL-F不锈钢型腰轮流量计是将腰轮流量计与介质接触的部分采用不锈钢材料加工制造，具有较强的防腐功能。可用于腐蚀性液体的流量计量，特别适用于化工行业。
●LL-C轻质油型（低粘度）腰轮流量计特别适用于轻油、柴油等低粘度流体的流量计量。

流量计带有光电输出轴，通过输出轴与本公司生产的LPJ-12D型（或LPJ-12D/FI型）光电式电脉冲转换器配套，可远距离传输脉冲信号或4～20mA标准电流信号。

本产品标准号：Q31/0114000094C009-2017
本产品执行检定规程：JJG 667-2010 液体容积式流量计检定规程。

主要技术指标

产品展示

选型方法
·一、确定公称通径：根据实际工作时的流量Q（常用流量），按照30％Qmax＜Q＜80%Qmax,确定Qmax，并由Qmax，从“主要技术指标”表中，确定流量计的公称通径。
二、确定基本误差值（精度等级）：根据实际使用要求，确定选用±0.2％还是±0.5％或其他。
三、确定公称压力：根据实际工作压力，按照实际工作压力＜公称压力的原则，确定流量计的公称压力。
四、由选定的公称通径、基本误差值（等级精度）和公称压力，按照“选型编码”的内容，选定流量计型号。

选型编码

外形及安装尺寸

配套产品简介

上一篇： 上一个产品

下一篇： 下一个产品

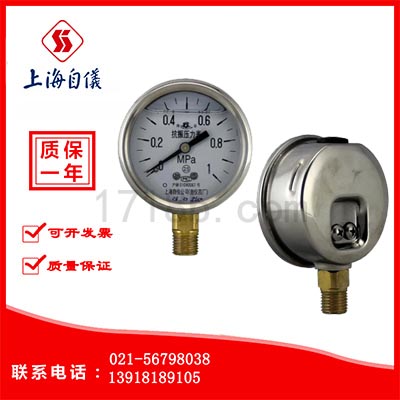

Y-60A-Z抗振压力表

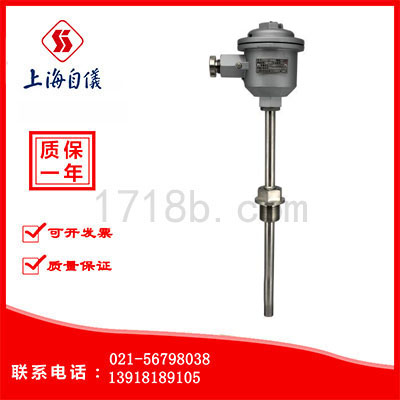

WZP-24SA隔爆铂电阻

YN-60油压表

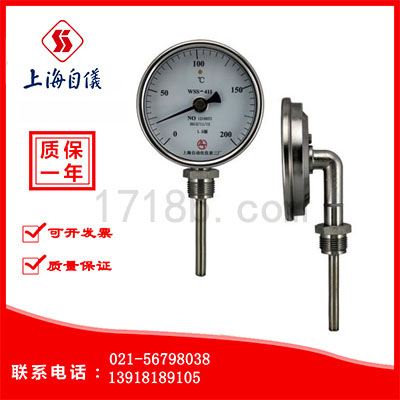

WSS-411双金属温度计

储气罐/蒸汽锅炉背接式压力表

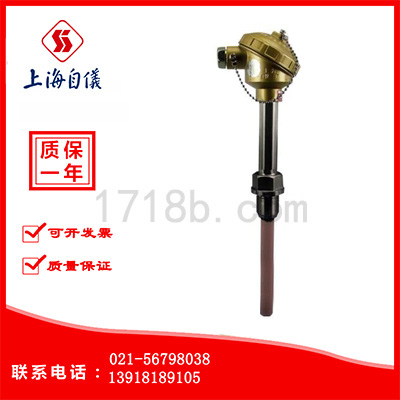

WRP-230铂铑热电偶
